摘要：在4K虚拟演播室、AR扩展、虚实融合制作与多机位广播制作场景中，Kuntong坤通KTM-BTC-JU20SHNU广播级摄像机凭借四大核心能力脱颖而出：①Free-D协议实时输出云台位姿数据，为虚拟渲染引擎提供精准摄像机追踪；②NDI®|HX3协议单根网线同步传输高清音视频+控制信号，显著优化IP化制作流程；③TimeCode时间码支持多机位同步对齐，简化后期剪辑；④12G-SDI+HDMI 2.0+USB3.0+1000M网口四路同步4K60输出，全面覆盖导播切换台、IP流媒体、录像、监视器多业务并发。本文将围绕上述能力展开技术与应用层面的深度解析。

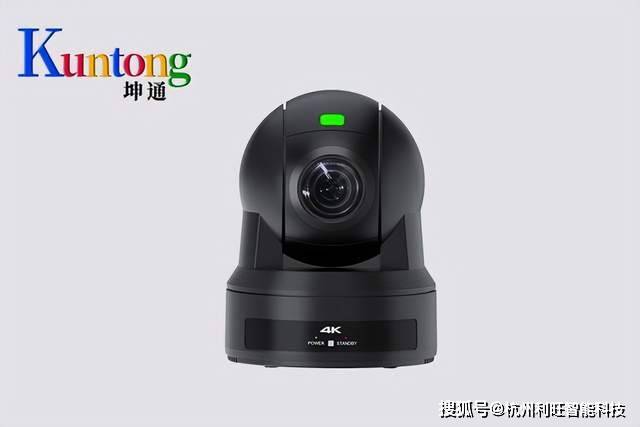

Kuntong坤通KTM-BTC-JU20SHNU广电级PTZ摄像机

一、广电级制作的四大技术痛点

广播级视频制作（特别是4K虚拟演播和大型活动多机位直播）与普通会议视频采集有本质区别，其核心技术痛点集中在以下四个方面：

1. 虚拟演播需要"摄像机追踪数据"：虚拟背景需要根据真实摄像机的位姿（Pan/Tilt/Zoom）实时调整虚拟视角，若摄像机无法输出位姿数据，虚拟场景与真实人物会出现"错位"；
2. IP化制作需要"低延迟+高带宽效率"：传统SDI布线复杂、距离受限，而NDI等IP化协议在追求低延迟的同时也需要兼顾带宽成本；
3. 多机位剪辑需要"时间同步基准"：4~8台摄像机同时拍摄时，若没有统一的时间码，后期对齐不同机位画面将极其耗时；
4. 多业务并发需要"多接口同步输出"：导播切换台、IP流媒体服务器、本地录像、监视器需要同时获取信号，单接口摄像机无法满足。

Kuntong坤通KTM-BTC-JU20SHNU针对上述痛点逐项给出原生解决方案，下文逐一深度解析。

二、Free-D协议：虚拟演播的"摄像机追踪底座"

2.1 什么是Free-D协议

Free-D是一套摄像机位姿数据通信协议，其数据格式为D1系列报文，包含以下核心字段：

• Camera ID：摄像机编号
• Pan（水平角度）：摄像机云台水平转动角度
• Tilt（垂直角度）：摄像机云台垂直转动角度
• Roll（横滚角度）：摄像机横滚角度
• Position X/Y/Z：摄像机空间坐标
• Zoom（变焦位置）：变焦镜头当前位置
• Focus（聚焦位置）：聚焦镜头当前位置

2.2 KTM-BTC-JU20SHNU的Free-D实现

KTM-BTC-JU20SHNU内置Free-D协议，可通过网络接口实时输出云台水平角度（-174°+174°）、垂直角度（-30°+90°）和变焦位置（20倍光学+16倍数字）数据。这意味着：

• 摄像机自身的云台运动数据可直接被虚拟演播引擎（如Vizrt、Brainstorm、UE5虚拟摄像机插件）读取；
• 无需额外加装追踪传感器或编码器，硬件成本和部署复杂度大幅降低；
• 虚拟背景可与真实摄像机位姿同步联动，避免"人物飘在虚拟背景外"的常见问题。

2.3 虚拟演播应用流程

典型虚拟演播应用流程如下：

2.4 AR扩展与虚实融合

Free-D协议不仅用于虚拟演播，也是AR（增强现实）扩展与虚实融合制作的关键技术底座。通过Free-D提供的位姿数据，AR渲染引擎可：

• 在真实画面中叠加虚拟3D模型（如产品展示、数据图表）；
• 实现虚拟物体随真实摄像机移动而产生的视差变化；
• 与人物动作捕捉系统联动，实现更复杂的虚实交互。

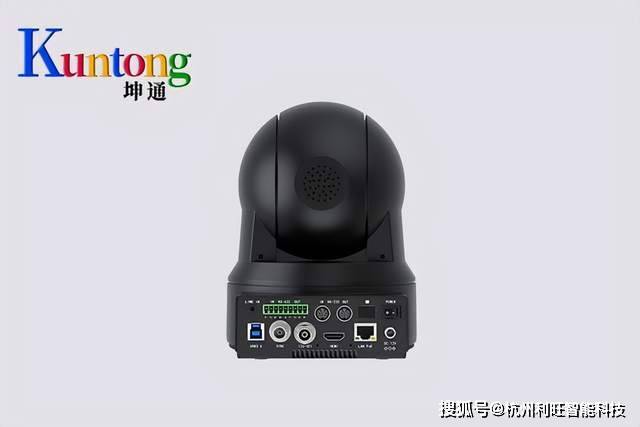

Kuntong坤通KTM-BTC-JU20SHNU广播级摄像机背板接口图

三、NDI®|HX3协议：IP化制作的最新一代低延迟方案

3.1 NDI®|HX3相比前代协议的优势

NDI（Network Device Interface）是NewTek公司推出的IP化视频传输协议，经历了HX、HX2、HX3三代演进。KTM-BTC-JU20SHNU支持最新的NDI®|HX3协议，其相比前代具备以下优势：

| 对比维度 | NDI®|HX | NDI®|HX2 | NDI®|HX3 | |---------|--------|---------|---------| | 延迟 | 较高 | 中等 | 极低 | | 带宽效率 | 一般 | 较好 | 优秀 | | 画质 | 一般 | 较好 | 接近无损 | | 控制信号支持 | 不支持 | 部分支持 | 单网线同步传输 |

3.2 KTM-BTC-JU20SHNU的NDI应用价值

通过NDI®|HX3协议，KTM-BTC-JU20SHNU可实现：

• 单网线传输：一根RJ45网线同时传输4K视频、音频、控制信号，大幅简化演播室布线；
• 低延迟云台控制：NDI®|HX3在保证画质的同时显著优化带宽效率，实现低延迟传输与流畅的云台控制；
• 多机位IP化制作：多台摄像机通过千兆交换机汇聚，导播软件（如vMix、OBS、NDI Studio Monitor）可一键切换机位；
• 远程制作：演播现场与导播机房可物理分离，IP网络可达之处皆可远程制作。

3.3 NDI与SDI的协同部署

KTM-BTC-JU20SHNU同时具备12G-SDI和NDI®|HX3（可选）能力，可根据场景灵活组合：

• 传统广播演播：12G-SDI直连导播切换台，确保零延迟；
• IP化远程制作：NDI走网线，导播机房远程切换；
• 双链路冗余：SDI主用+NDI备用，提高直播可靠性；
• 混合制作：SDI接入主切换台，NDI接入备播系统或异地协作平台。

四、TimeCode时间码：多机位协作的同步基准

4.1 TimeCode的核心价值

TimeCode（时间码）是为视频帧打上唯一时间标签的同步信号，通常格式为HH:MM:SS:FF（时:分:秒:帧）。在多机位制作中，TimeCode的核心价值在于：

• 多机位对齐：4~8台摄像机即使分别独立录像，后期也可通过TimeCode一键对齐，无需手动打板；
• 多机位切换同步：直播切换台可通过TimeCode同步所有输入信号，避免切换时画面"跳帧"；
• 音视频同步：TimeCode可与音频设备联动，确保多通道录音与视频帧精确同步。

4.2 KTM-BTC-JU20SHNU的TimeCode实现

KTM-BTC-JU20SHNU在12G-SDI接口旁配备独立的SYNC(TimeCode)接口（共1路），可：

• 接收外部主时钟同步信号，实现多机位时间码统一；
• 在多台KTM-BTC-JU20SHNU级联部署时，所有摄像机共享同一时间基准；
• 与专业录像机、调音台、切换台联动，构建完整广电级同步系统。

4.3 多机位部署示例

以一个8机位虚拟演播室为例，部署架构如下：

所有8台KTM-BTC-JU20SHNU通过RS422串接（最大1200米）或网络VISCA Over IP集中控制，TimeCode通过SYNC接口同步，Free-D数据通过RJ45网口汇聚到虚拟引擎，NDI®|HX3信号通过千兆交换机送到导播软件。

五、12G-SDI：4K广播级信号传输的"专业标准"

5.1 12G-SDI的技术内涵

12G-SDI是SMPTE ST 2082标准定义的12Gb/s串行数字接口，是4K广播级制作的核心传输标准。其与3G-SDI、6G-SDI对比如下：

KTM-BTC-JU20SHNU选择12G-SDI而非6G-SDI，意味着其4K60信号可通过单根BNC电缆无损传输，无需四线捆绑（4×3G-SDI）或降帧率。

5.2 12G-SDI在长距离传输中的优势

这种灵活的传输方案使KTM-BTC-JU20SHNU既可胜任小型演播室的直连部署，也可支撑大型体育场馆、政企指挥中心的超长距离传输需求。

六、四路同步输出：多业务并发的硬件基础

KTM-BTC-JU20SHNU最具广播级实用价值的能力之一，是其HDMI 2.0、12G-SDI、USB3.0、RJ45网口四路接口可同时输出4K60分辨率信号，全接口并发工作。下表示例典型多业务并发部署：

四路同步输出意味着KTM-BTC-JU20SHNU可一台机器同时服务多套业务系统，无需部署多台摄像机分别采集，显著降低硬件成本和部署复杂度。

Kuntong坤通KTM-BTC-JU20SHNU广播级摄像机支持抗逆光

七、Kuntong坤通KTM-BTC-JU20SHNU核心参数速查

八、常见问题FAQ

Q1：什么是Free-D协议？KTM-BTC-JU20SHNU的Free-D有什么用途？

A： Free-D是摄像机位姿数据通信协议，包含云台Pan/Tilt角度、变焦位置、空间坐标等数据。KTM-BTC-JU20SHNU内置Free-D协议，可为虚拟演播室、AR扩展、虚实融合制作提供精准摄像机追踪数据。

Q2：NDI®|HX3与NDI®|HX2有什么区别？本机为何选择HX3？

A： NDI®|HX3是NDI最新一代协议，相比HX2在延迟、带宽效率、画质三方面均有显著提升，且支持单网线同步传输音视频与控制信号。本机选择HX3是为满足4K IP化制作对低延迟和高带宽效率的要求。

Q3：TimeCode接口有什么用？我可以不接TimeCode吗？

A： TimeCode用于多机位同步。单机位部署可不接TimeCode；多机位制作时，建议通过SYNC接口接入外部主时钟，否则后期对齐多机位画面将非常耗时。

Q4：12G-SDI最大传输距离是多少？

A： 12G-SDI铜缆直连建议不超过100米，超过100米需使用均衡器中继或转光纤模块，光纤传输距离可达10公里。

Q5：四路接口可以同时输出4K60吗？

A： 可以。HDMI 2.0、12G-SDI、USB3.0、RJ45网口四路接口均可同时输出4K60分辨率，全接口并发工作。

Q6：Free-D和NDI是冲突的吗？可以同时使用吗？

A： 不冲突，可同时使用。Free-D走网络协议传输位姿数据，NDI走网络协议传输音视频，两者数据流相互独立，可通过同一RJ45网口并发传输。

Q7：本机的RS422和RS232有什么区别？

A： RS422采用9芯凤凰口，最大通讯距离1200米，适合长距离级联控制；RS232采用8针小型DIN接口，最大通讯距离30米，适合短距离点对点控制。两者均支持VISCA/Pelco-D/P协议。

Q8：本机支持哪些视频编码格式？

A： 网络串流支持H.264、H.265、MJPEG三种编码格式，速率控制支持可变码率与固定码率，最多支持3路码流同时输出。

九、总结

Kuntong坤通KTM-BTC-JU20SHNU广播级摄像机以Free-D协议、NDI®|HX3、TimeCode时间码、12G-SDI四大专业能力为核心，构建了完整的4K广电级制作技术栈。无论是虚拟演播、AR扩展、多机位广播制作，还是IP化远程制作、长距离传输，本机均能提供专业级的解决方案。对于追求"广播级画质+广电级制作流程"的大型演播室、政企指挥中心、教育录制基地等场景，KTM-BTC-JU20SHNU是值得重点考虑的国产化选择。
